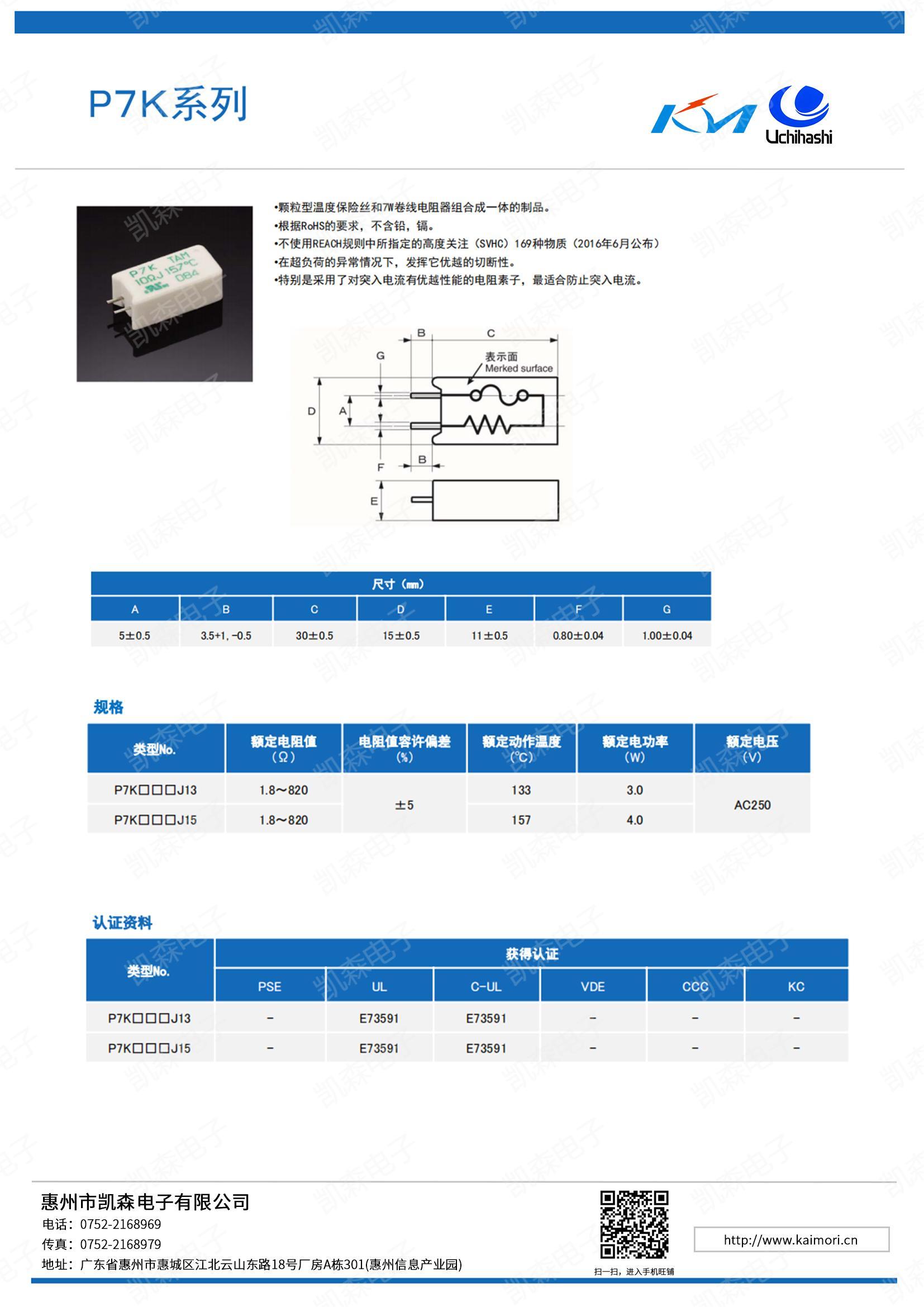

P7K系列

发布时间:2024-04-23 19:20:25
特点
■颗粒型温度保险丝和7W卷线电阻器组合成一体的产品。
■它不含铅(Pb)和镉(Cd),并符合RoHS、REACH
■在超负荷的异常情况下,发挥它的优越的切断性能。
■特别是采用了对突入电流有优越性能的电阻素子,适合防止突入电流。
尺寸
Unit:mm
A 5±0.5
B 3.5+1、-0.5
C 30±0.5
D 15±0.5
E 11±0.5
F φ0.80±0.04
G φ1.00±0.04

结构图

陶瓷壳
硅树脂水泥
电阻素子
温度保险丝
导线

附温度保险丝电阻器
系列名 型号 额定电阻值 电阻公差
(%)
额定温度
Tf(℃)
额定电力
(W)
额定电流
(A)
规格
P7K系列 P7K***J13 1.8Ω~820Ω ±5 133℃ 3.0W 15A 下载
P7K***J15 157℃ 4.0W 15A

•关于安全规格的详细情况,请咨询本公司
