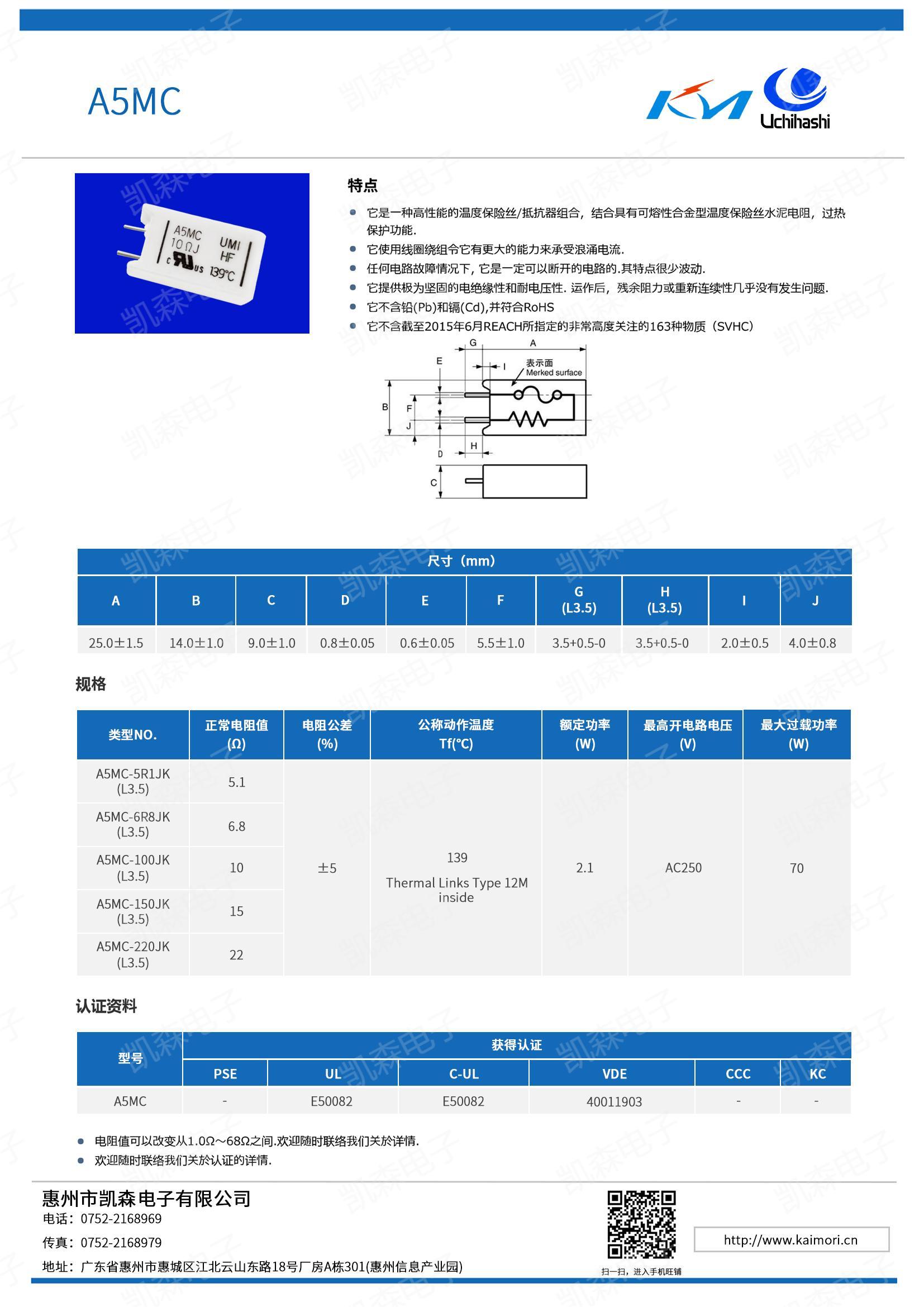

A5MC系列

发布时间:2024-04-23 19:20:25
特点
■它是一种高性能的温度保险丝/抵抗器组合,结合具有可熔性合金型温度保险丝水泥电阻,过热保护功能。
■它使用线圈绕组令它有更大的能力来承受浪涌电流.
■任何电路故障情况下,它是一定可以断开的电路的.其特点很少波动.
■它提供极为坚固的电绝缘性和耐电压性.运作后，残余阻力或重新连续性几乎没有发生问题.
■它不含铅(Pb)和镉(Cd),并符合RoHS、REACH
尺寸
Unit:mm
　 L3.5 标准品
A 25.0±1.5 25.0±1.5
B 14.0±1.0 14.0±1.0
C 9.0±1.0 9.0±1.0
D Φ0.8±0.05 Φ0.8±0.05
E Φ0.6±0.05 Φ0.6±0.05
F 5.5±1.0 5.5±1.0
G 3.5+0.5-0 25min
H 3.5+0.5-0 30min
I 2.0±0.5 2.0±0.5
J 4.0±0.8 4.0±0.8

结构图
① 陶瓷壳
② 硅树脂水泥
③ 电阻素子
④ 温度保险丝
⑤ 导线

附温度保险丝电阻器
系列名 型号 额定电阻值 电阻公差
（%)		 额定温度
Tf（℃）		 额定电力
（W)		 最高开电路电压
（V）		 最大过载功率
（W）		 规格
A5MC L3.5 A5MC-5R1JK (L3.5) 5.1 ±5 139℃ 2.1W AC250 70 下载
A5MC-6R8JK (L3.5) 6.8
A5MC-100JK (L3.5) 10
A5MC-150JK (L3.5) 15
A5MC-220JK (L3.5) 22
A5MC 标准品 A5MC-5R1J 5.1 ±5 139℃ 1.6W AC250 70 下载
A5MC-6R8J 6.8
A5MC-100J 10
A5MC-100JP
A5MC-150J 15
A5MC-220J 22

型号 获得认证
PSE UL C-UL VDE CCC KC
A5MC系列 - E50082 E50082 40011903 -
-
